Le terme RJ45 ne vous dit peut-être rien, pourtant il y a fort à parier que vous en avez déjà manipulé un câble de ce type. Et pour cause, le connecteur RJ45 s’impose désormais comme le standard pour les connexions réseaux. Ceci est vrai pour les logements et pour les environnements professionnels. Or, il n’est pas toujours évident de s’y retrouver.
Face à la complexité des normes et des types de câbles existants, ce guide a pour objectif de démystifier le RJ45, d’expliquer ses usages concrets et de vous aider à faire le choix du câble le mieux adapté selon vos besoins.
Qu’est-ce qu’un connecteur RJ45 ?
Avant de choisir un câble RJ45, encore faut-il savoir de quoi il s’agit. Le connecteur RJ45, couramment utilisé dans les réseaux informatiques, est un connecteur de type 8P8C. Cela veut dire 8 positions et 8 contacts. Grâce à cela, il permet une transmission de données à haut débit, notamment dans les réseaux Ethernet. C’est pour cela que le câble RJ45 est communément appelé “prise Ethernet” ou “prise réseau”.
Il est important de souligner que le terme “RJ” signifie “Registered Jack”. Il s’agit d’une norme américaine qui désigne les interfaces normalisées de communication. Il n’est pas rare de voir le connecteur RJ45 confondu avec le RJ11 (utilisé pour la téléphonie fixe). Or, ce dernier ne possède que 6 positions et entre 2 et 4 contacts. Il n’est donc pas compatible avec les usages réseau modernes.
La prise RJ45 est devenue le standard universel pour le câblage informatique, les connexions Internet mais aussi pour certains usages télévisuels ou téléphoniques. Notamment dans les installations VDI (Voix-Données-Images). Que ce soit dans un environnement domestique ou professionnel, le câble RJ45 est un élément essentiel des installations réseau actuelles.
À quoi sert un câble RJ45 ?
Un câble RJ45 a plusieurs utilités. Son utilité principale est de permettre la transmission de données à haut débit. Plus particulièrement dans les connexions Internet et les réseaux locaux (LAN).
Mais la prise RJ45 joue également un rôle majeur dans les installations VDI (c’est-à-dire les installations Voix-Données-Images). RJ45 garantit une distribution unifiée des signaux numériques.
Il n’est pas rare de comparer l’utilisation du Wi-Fi avec l’utilisation d’un connecteur RJ45. Alors qu’en est-il ? En comparaison avec le Wi-Fi, RJ45 offre une connexion plus stable, un débit plus constant mais aussi une meilleure sécurité. Avec une prise RJ45, les risques de piratage et d’interférences sont plus limités.
De nombreux appareils modernes intègrent désormais un port RJ45 pour garantir une connexion réseau stable et performante. Par exemple, les Mini PC GEEKOM comme le modèle IT13 sont équipés d’un port Ethernet Intel® 10/100/1000/2500 Mbps RJ45. Cela permet non seulement une compatibilité parfaite avec les réseaux filaires haut débit, mais aussi une utilisation fluide dans des environnements professionnels nécessitant une bande passante élevée, comme le télétravail, le gaming en ligne ou le streaming de contenu 4K. Grâce à ce type de port, les utilisateurs bénéficient d’une connexion réseau rapide, sécurisée et sans latence.
Les différents types de câbles RJ45
Plusieurs types de câbles RJ45 sont disponibles sur le marché. Voici un tour d’horizon des types ainsi que de leur usage spécifique :
- câble droit : il est utilisé pour connecter votre appareil (console, imprimante, ordinateur) à votre équipement réseau (box, routeur ou switch) ;
- câble croisé : ce type de câble RJ45 permet de relier directement deux appareils similaires (par exemple deux ordinateurs). Vous n’avez alors pas besoin de passer par un switch.
Outre les divers types de câbles, il existe également différentes normes de câblage. On distingue principalement deux normes : T568A (généralement utilisée dans les installations résidentielles) et T568B (plus fréquent dans les environnements professionnels).
Enfin, pour faciliter l’installation, le câble RJ45 utilise un code couleur. Il est essentiel de le respecter pour que la connexion soit fiable et pour éviter des erreurs de transmission.
Les catégories de câble RJ45 : comment choisir ?
Maintenant que vous savez à quoi sert un câble RJ45, découvrez les différentes catégories ainsi que les critères essentiels à analyser lors de votre choix.
Quelles sont les catégories ?
Les câbles RJ45 sont classés en 5 catégories. Chaque catégorie désigne un niveau de performance spécifique :
- Cat 5e : ces câbles peuvent supporter des débits jusqu’à 1Gbit/s sur une distance maximale de 100 mètres. Ce type de connecteur RJ45 est largement suffisant pour une utilisation domestique classique.
- Cat 6 : pour une vitesse pouvant aller jusqu’à 10 Gbit/s sur des distances courtes (55 mètres maximum). Cette catégorie s’adapte particulièrement aux environnements professionnels.
- Cat 6a : ce type de câble RJ45 offre une meilleure performance à 10 Gbit/s sur une distance pouvant atteindre 100 mètres. Cette catégorie de RJ45 offre aussi un blindage renforcé pour lutter contre les interférences.
- Cat 7 et Cat 8 : ces catégories sont pensées pour des très hauts débits et des applications critiques. Elles conviennent notamment aux data centers car elles comprennent un blindage complet et permettent une très bonne isolation des signaux.
Les critères à prendre en compte
Pour choisir le meilleur type de câble RJ45 selon vos besoins, divers critères comptent :
- débit requis : plus le débit dont vous avez besoin est élevé, plus la catégorie doit aussi être élevée ;
- environnement d’installation : si le lieu d’installation est exposé aux interférences, il faut opter pour un connecteur RJ45 avec un blindage important ;
- budget : évidemment plus vous choisissez un câble RJ45 dans une catégorie élevée, plus le prix est important. Pensez donc à bien analyser vos besoins.
Enfin, il faut savoir que la longueur du câble RJ45 a une influence sur la performance. Au-delà de certaines distances, le signal peut perdre de la force, et ce, même avec un RJ45 de haute catégorie.
Le blindage des câble RJ45 : pourquoi est-ce important ?
Pour protéger votre installation contre les interférences électromagnétiques (EMI) qui peuvent perturber le signal, le blindage a son importance. Vous aurez le choix entre plusieurs types de blindages pour votre câble RJ45 :
- U/UTP : câble non blindé, convient aux environnements calmes ;
- F/UTP : blindage général avec une feuille autour des paires ;
- F/FTP : blindage individuel de chaque paire et blindage général ;
- S/FTP : blindage de chaque paire et blindage par tresse. Parfait pour une protection maximale.
Le choix du blindage dépend avant tout de l’environnement. S’il y a de nombreux câbles ou des appareils électriques autour, il est conseillé d’opter pour un câble RJ45 blindé.
Choisir le bon blindage vous permettra d’éviter les interférences et de conserver un bon signal.
La prise RJ45 dans l’habitat moderne
Dans les logements neufs, il est courant de voir la prise RJ45 remplacer la prise en T traditionnelle. Et pour cause, RJ45 répond mieux aux besoins actuels en termes de connectivité. Cette évolution est notamment encadrée par la norme NF C 15-100. Celle-ci impose l’installation de connecteur RJ45 dans le but d’assurer des réseaux sécurisés et performants.
Comment cela fonctionne-t-il ? C’est très simple. La prise RJ45 relie chaque prise au coffret de communication central. Cela facilite la distribution des signaux multimédias (Internet, télévision, téléphonie) dans l’ensemble du logement.
Avoir recours à un câble RJ45 offre de nombreux avantages :
- uniformisation des connexions sur l’ensemble des appareils ;
- évolutivité grâce à sa structure flexible ;
- compatibilité avec la domotique. Ce qui peut permettre d’avoir un logement intelligent et connecté.
C’est pour toutes ces raisons que la prise RJ45 fait partie des éléments clés d’un logement moderne.

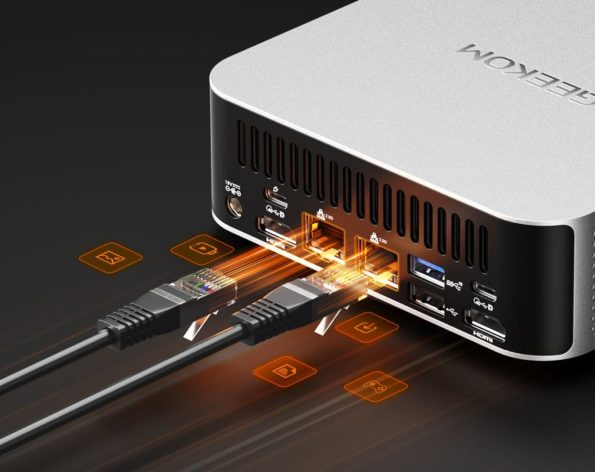

C’est pourquoi des appareils compacts et puissants comme le Mini PC GEEKOM A8 Max trouvent toute leur place dans un habitat connecté. Grâce à ses deux ports RJ45 prenant en charge des vitesses jusqu’à 2,5 Gbit/s, il permet par exemple de dédier un port à la connexion Internet et l’autre à un NAS ou à un serveur local. Cela garantit une distribution fluide des contenus multimédias, une gestion domotique plus fiable et une meilleure séparation des flux pour plus de sécurité. Compatible avec les installations VDI, le GEEKOM A8 Max devient ainsi un véritable hub numérique multifonction, parfaitement intégré à l’écosystème du logement intelligent.
- AMD Ryzen™ 9 8945HS ou Ryzen™ 7 8845HS
- Graphique AMD Radeon™ 780M
- DDR5 5600MT/s à double canal, jusqu’à 64 Go
- SSD M.2 2280 PCIe 4.0 ×4, jusqu’à 2 To
- Wi-Fi 6E et Bluetooth® 5.2
- Windows 11 Pro préinstallé
- Ethernet: 10/100/1000/2500 Mbps RJ45*2
L’alimentation électrique via RJ45 (PoE)
L’alimentation électrique via RJ45 utile le PoE (Power over Ethernet).Cela permet de transmettre simultanément les données et l’électricité grâce à un seul câble RJ45. Une telle technologie simplifie l’installation puisqu’il n’est plus nécessaire de tirer deux câbles différents.
Le PoE est utilisé pour alimenter de nombreux équipements. Comme les caméras IP, les téléphones VoIP mais aussi les points d’accès Wi-FI. Notamment dans les bâtiments intelligents et les environnements professionnels.
Ce système présente un certain nombre d’atouts. Dont :
- une baisse des coûts d’installation ;
- une plus grande flexibilité dans le positionnement des appareils ;
- une maintenance facilitée grâce à l’alimentation centralisée.
Installation et entretien de câble RJ45
Maintenant que vous savez à quoi sert un câble RJ45 et comment le choisir, voyons comment l’installer et l’entretenir. L’installation comporte plusieurs étapes : le dénudage du câble, le raccordement des fils selon le code couleur (normes T568A ou T568B) et enfin le sertissage à l’aide d’une pince adaptée.
Si vous souhaitez installer vous-même votre câble RJ45, vous devrez donc avoir certains outils à disposition. Notamment, un tournevis, une pince à sertir ainsi qu’un testeur de câble.
Pour que votre câblage soit propre et efficace, il est recommandé de respecter les longueurs indiquées, d’éviter les torsions excessives et de conserver un cheminement ordonné des différents câbles autour.
Enfin, pour une connexion stable, vous devez régulièrement effectuer une maintenance. Pensez à vérifier de temps en temps les connexions et à remplacer les câbles endommagés ou usés.
Conclusion
En résumé, la polyvalence et les performances du RJ45 en font un élément essentiel pour avoir une connexion réseau fiable. Pour une installation durable et stable, il est important de bien choisir le câble RJ45 en prenant en compte le débit et le blindage. La technologie étant en constante évolution, les débits vont certainement continuer à augmenter, en intégrant de plus en plus la domotique. Choisir aujourd’hui des installations RJ45, c’est faire le choix d’une connectivité optimale, stable pour les usages futurs.
